Ces documents servaient à faire circuler des trains. Ils étaient confiés aux mécaniciens des locomotives qui tractaient les trains et aux chefs de gares.

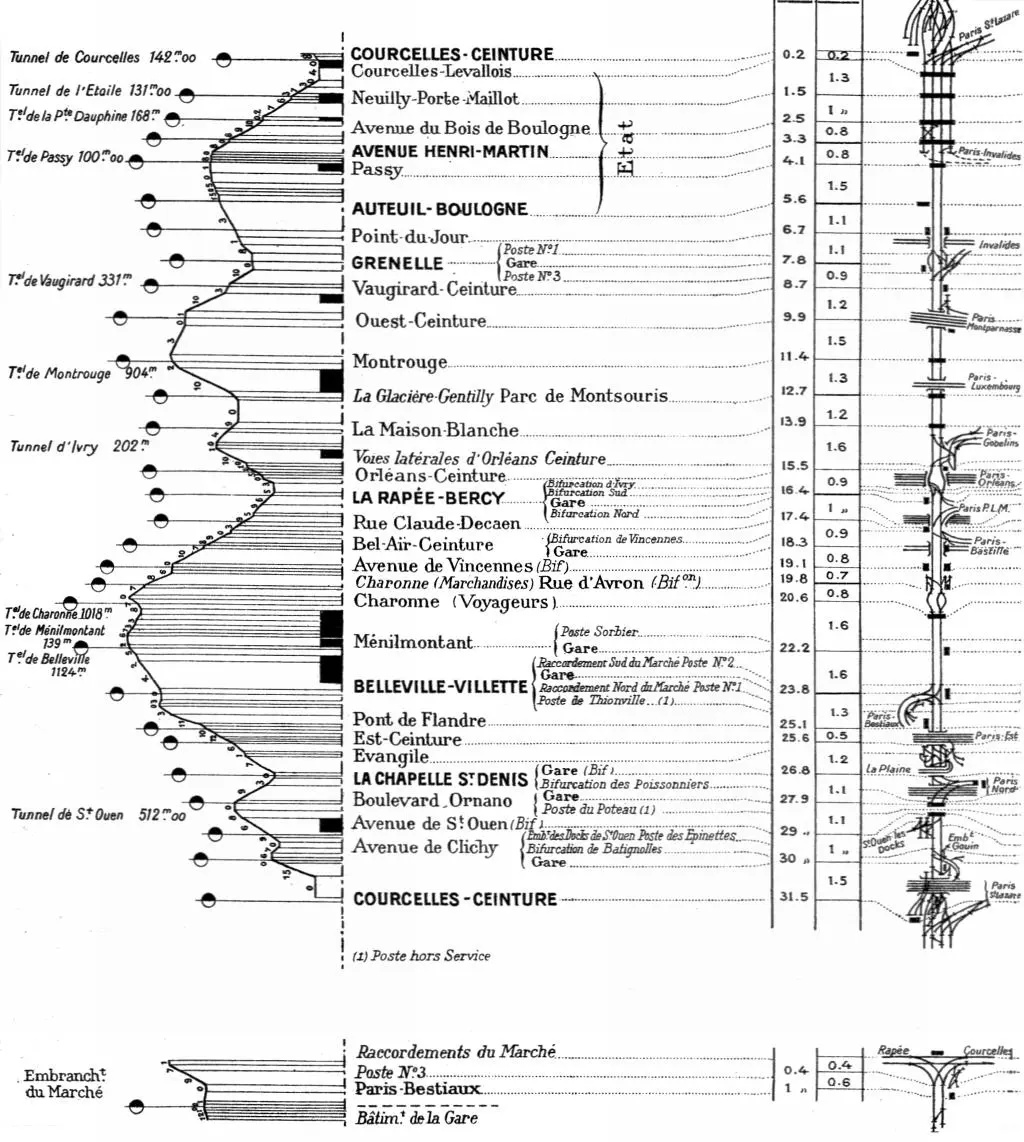

Profil en long, liste des stations et des embranchements de la Petite Ceinture en 1915.
Profil en long, liste des stations et des embranchements de la Petite Ceinture en 1915.
De gauche à droite : le profil en long, la liste des stations, la position de stations en point kilométrique, les distances inter-stations, le plan de voies et les embranchements de la Petite Ceinture. Extrait du Livret de la Marche des Trains du Chemin de fer de Petite Ceinture de Paris, 1915.

On peut lire sur ce document, de gauche à droite :

  • Le profil de la Petite Ceinture ;
  • Les stations ouvertes aux voyageurs, les gares aux marchandises, les raccordements avec les lignes radiales de chemin de fer et enfin les embranchements, dont celui du marché aux bestiaux de la Villette ;
  • Les distances entre les différents points de la Petite Ceinture ;
  • Le plan des voies de la Petite Ceinture.

Sur le profil de ligne situé à gauche de l’image , les pentes sont exprimées en millimètre par mètre. Il est intéressant de comparer ces pentes avec le relief parisien. Les rectangles noirs représentent les tunnels existants en 1915.

Le tableau central comprend deux colonnes :

  • Celle de gauche contient les points kilométriques de la ligne,
  • Celle de droite contient les distances entre deux points kilométriques consécutifs.
Profil en long de la Petite Ceinture en 1915.
Profil en long de la Petite Ceinture en 1915.
Les nombres représentent les dénivelés en mm/m. Extrait du Livret de la Marche des Trains du Chemin de fer de Petite Ceinture de Paris, 1915.

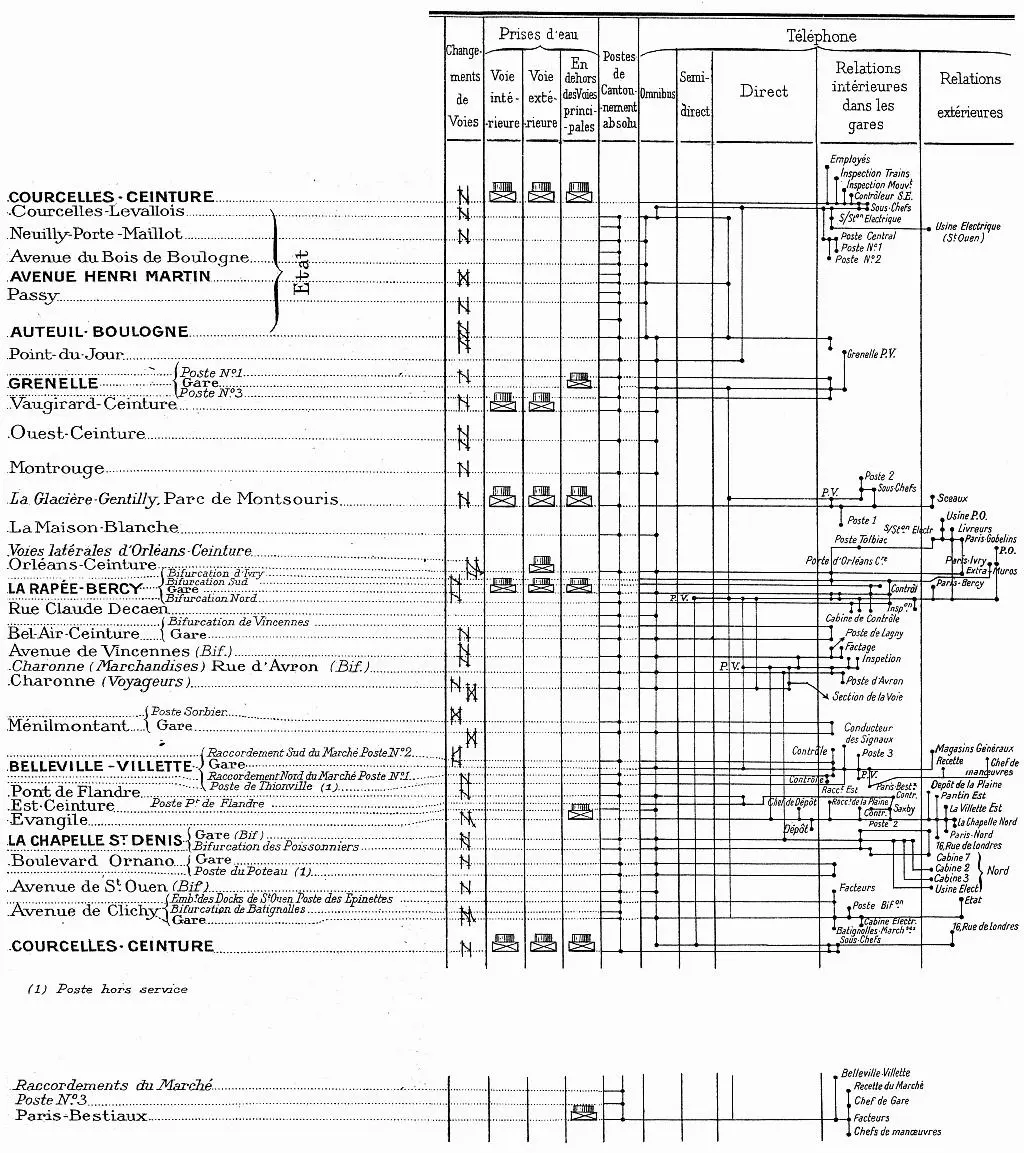

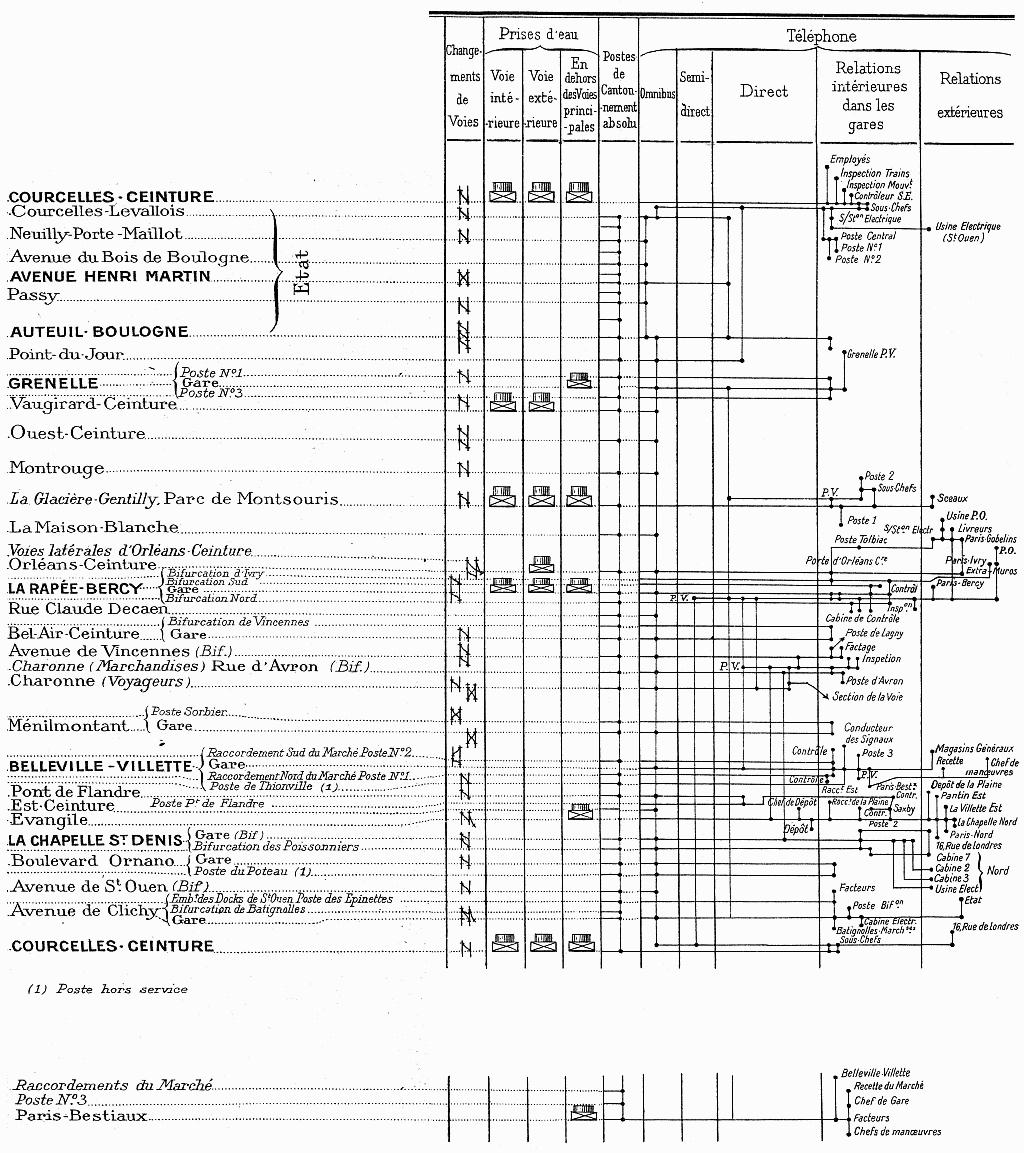

Plan des équipements d'exploitation des trains sur la Petite Ceinture en 1915.
Plan des équipements d’exploitation des trains sur la Petite Ceinture en 1915.
Ce plan indique les localisations respectives des aiguillages pour le changement de voie, des grues à eau pour l’alimentation des locomotives à vapeur, des postes de cantonnement et des liaisons téléphoniques entre les points de contrôle de la circulation des trains. Une organisation complexe nécessaire pour pouvoir gérer un trafic intense ! Extrait du Livret de la Marche des Trains du Chemin de fer de Petite Ceinture de Paris, 1915.

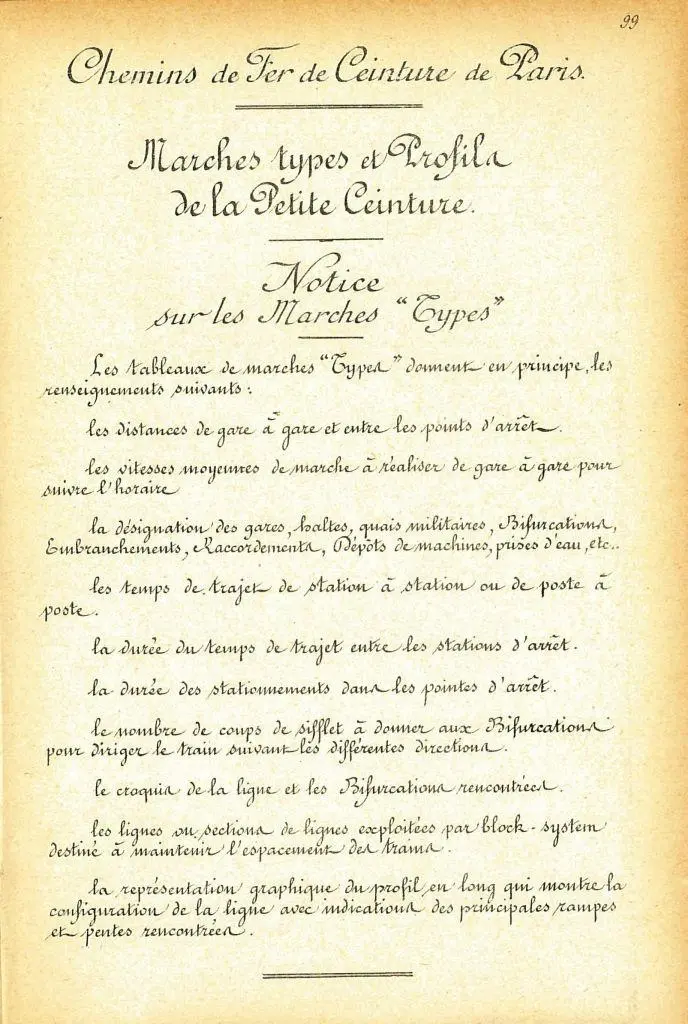

Marches types et profils de la Petite Ceinture - Notice sur les marches types - 1914
Marches types et profils de la Petite Ceinture - Notice sur les marches types - 1914
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.

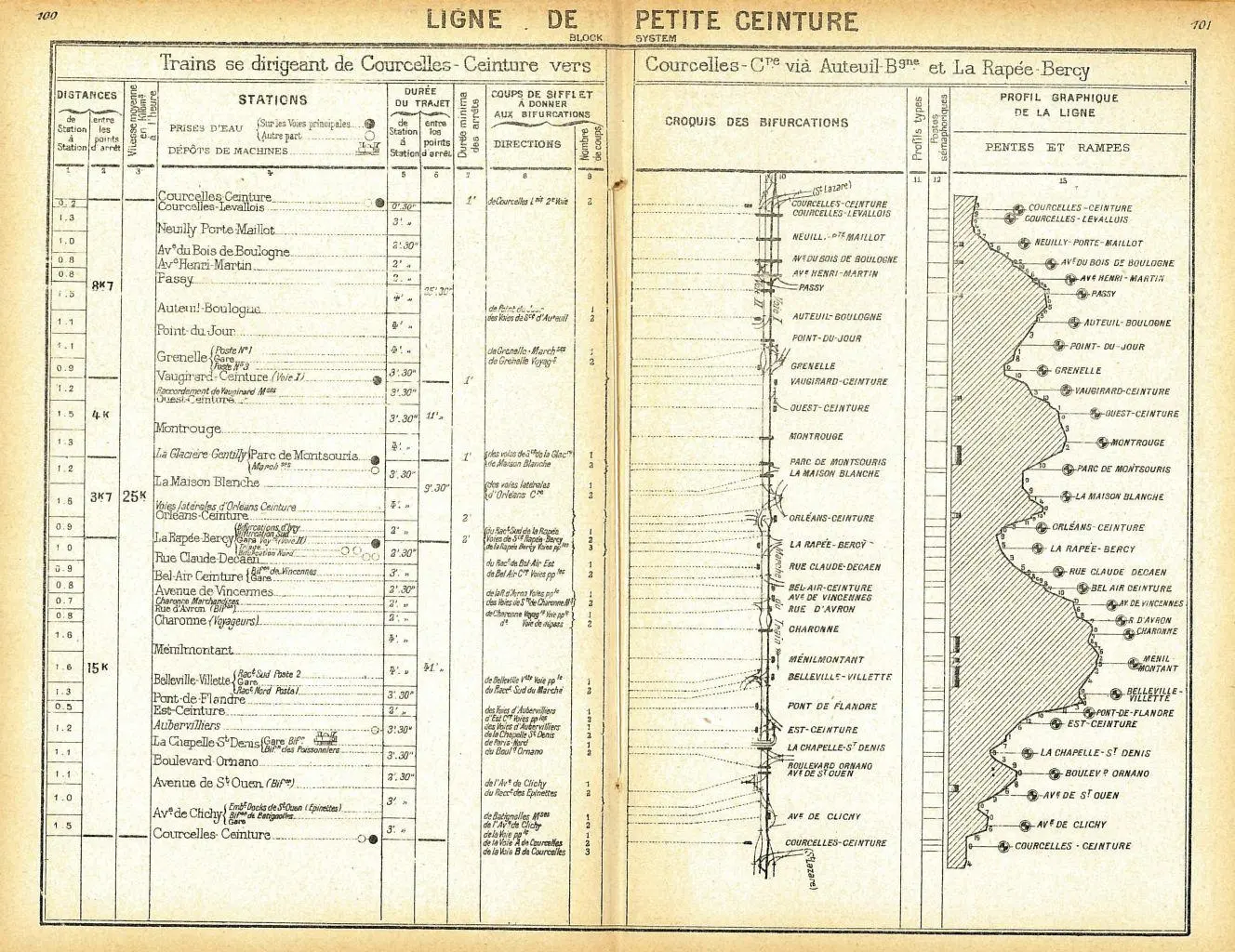

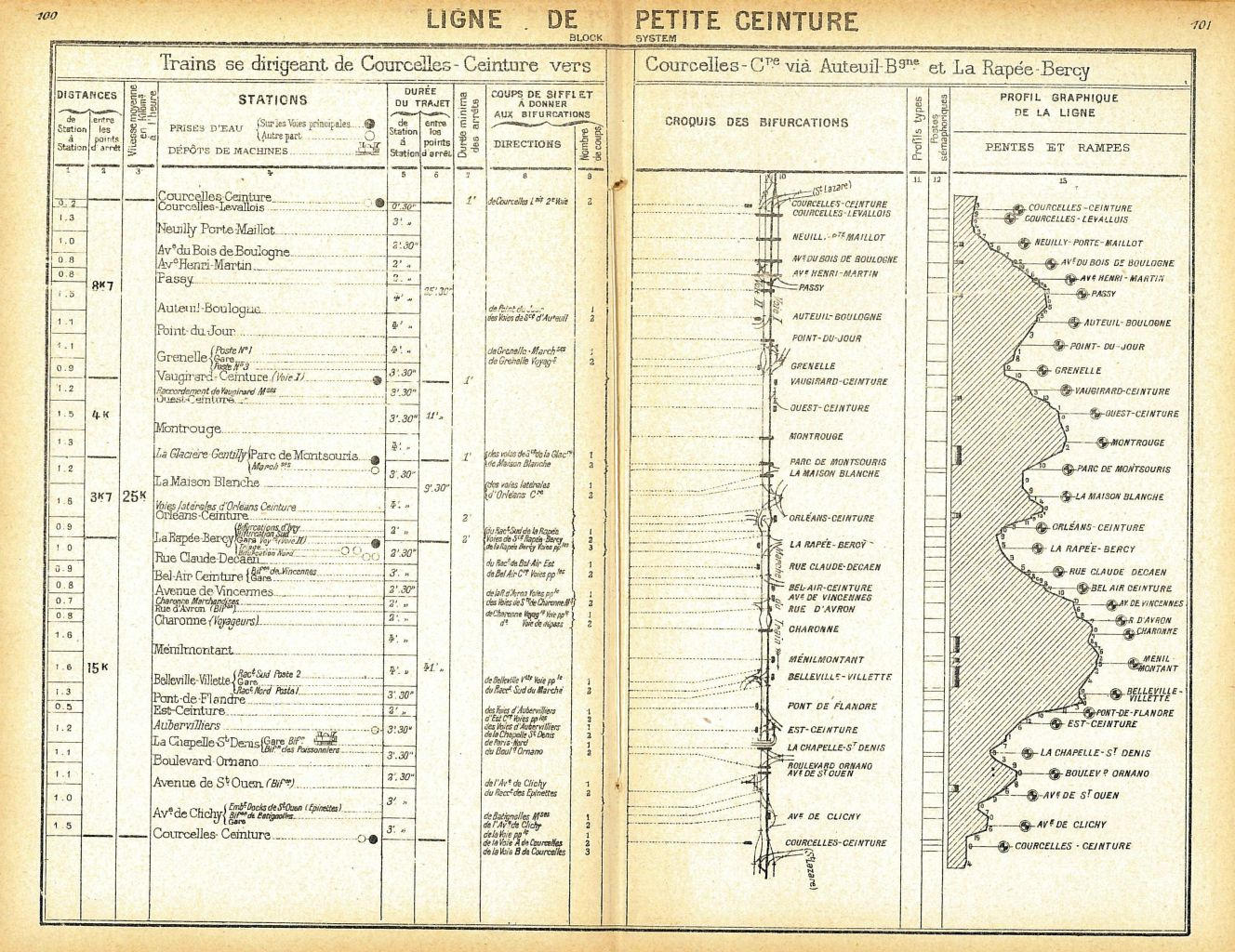

Marches types des trains parcourant la Petite Ceinture dans le sens anti-horaire - 1914
Marches types des trains parcourant la Petite Ceinture dans le sens anti-horaire - 1914
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.

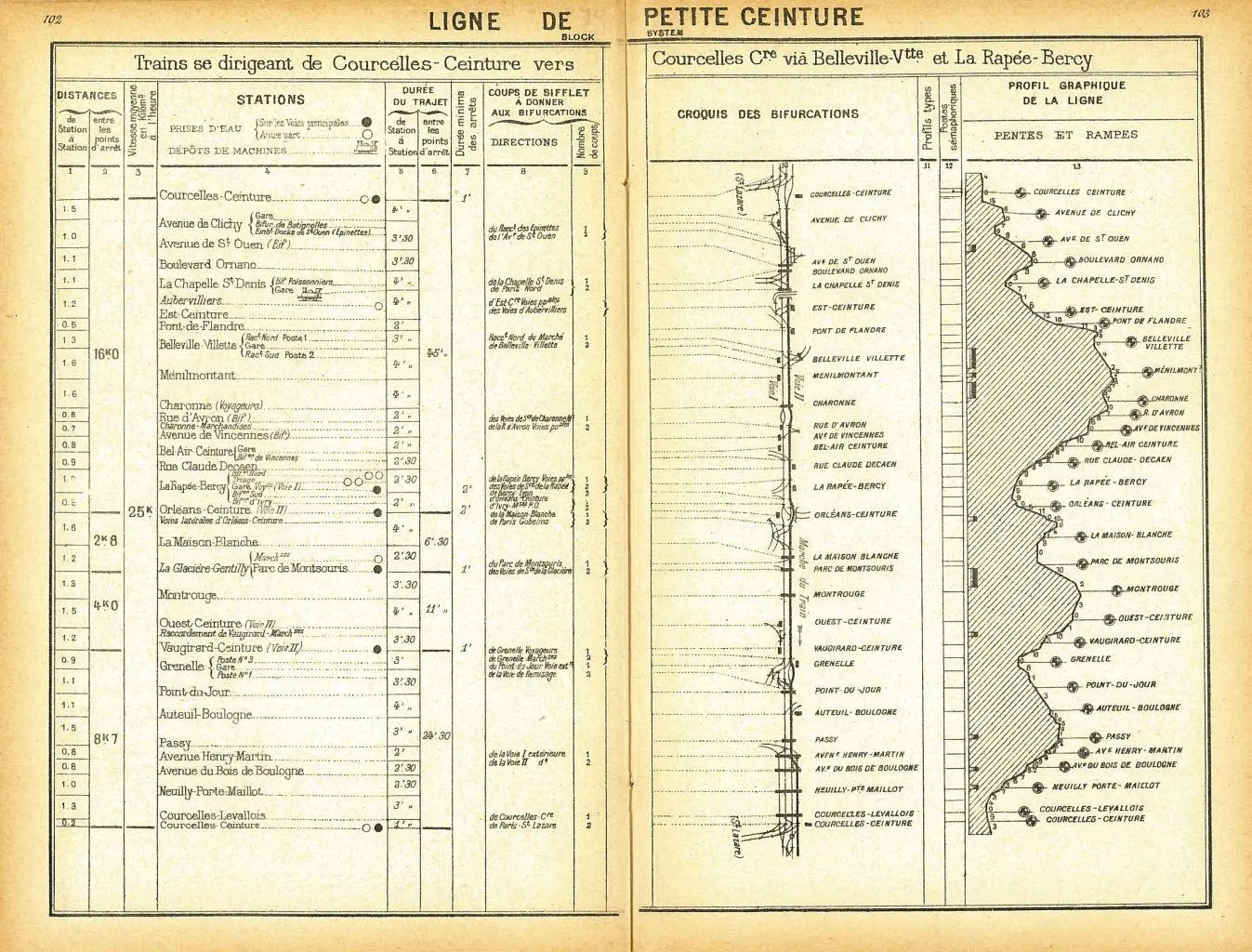

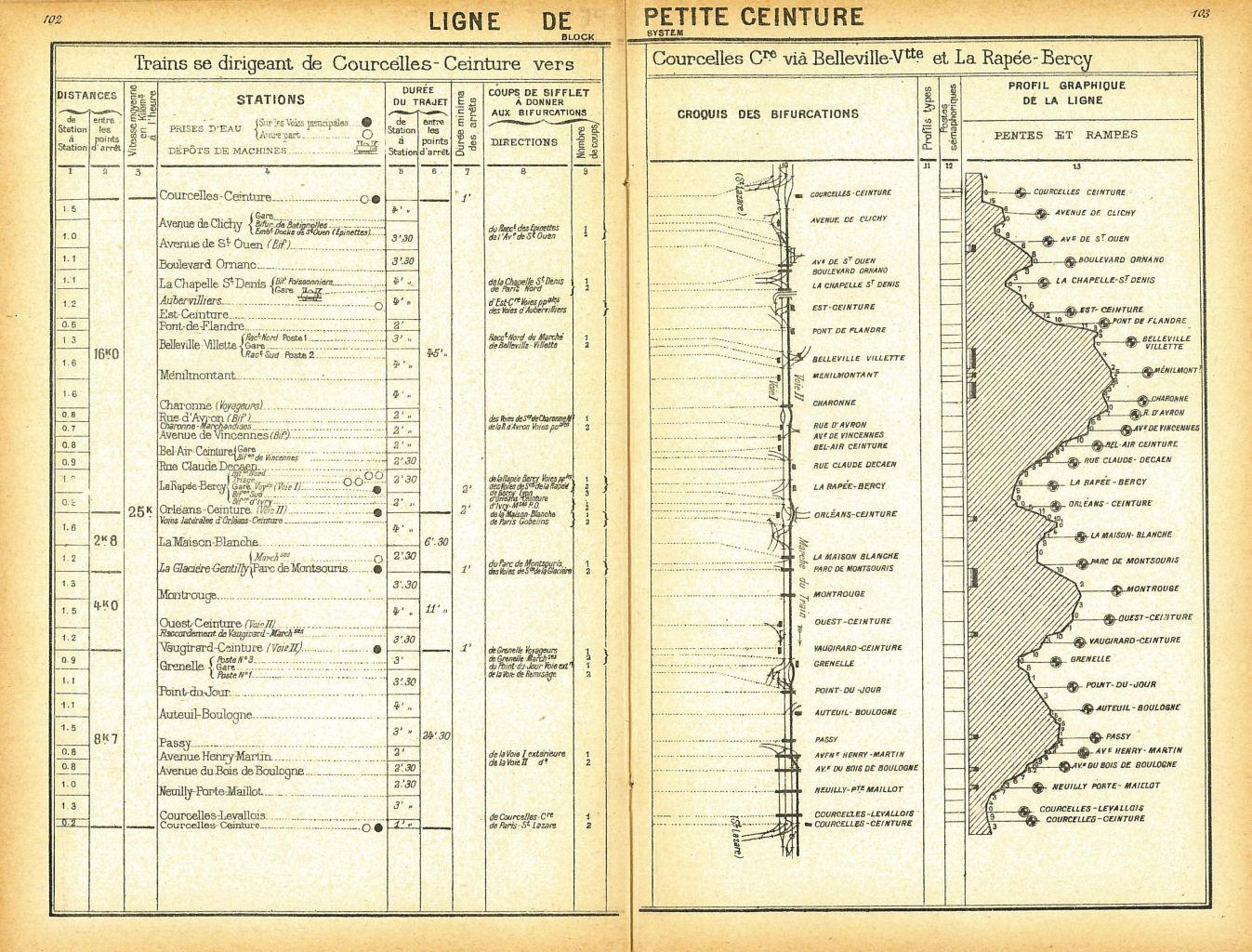

Marches types des trains parcourant la Petite Ceinture dans le sens horaire - 1914
Marches types des trains parcourant la Petite Ceinture dans le sens horaire - 1914
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.

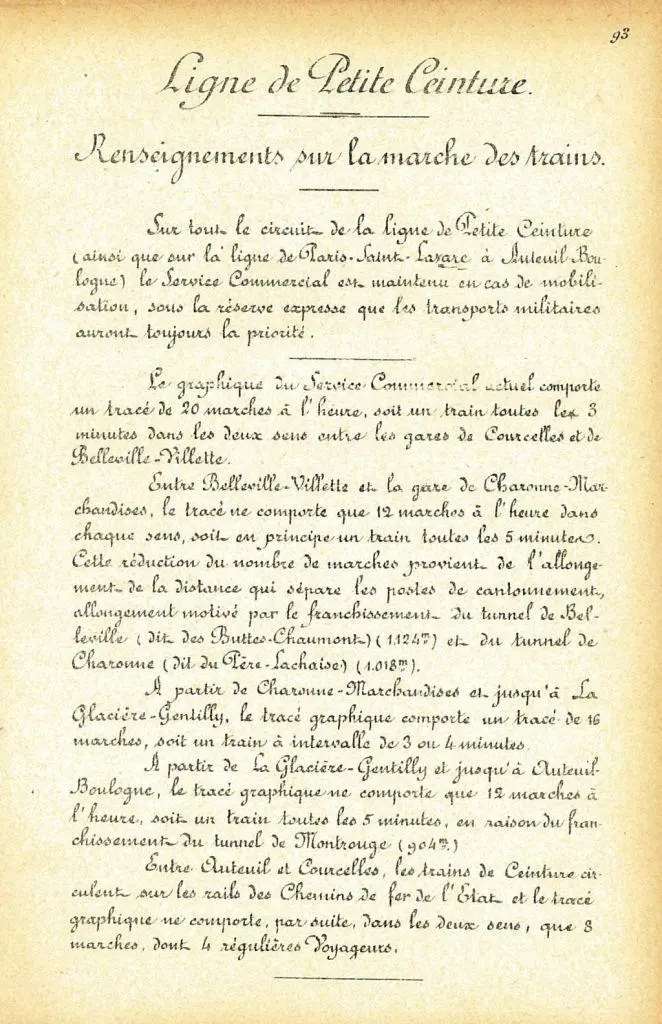

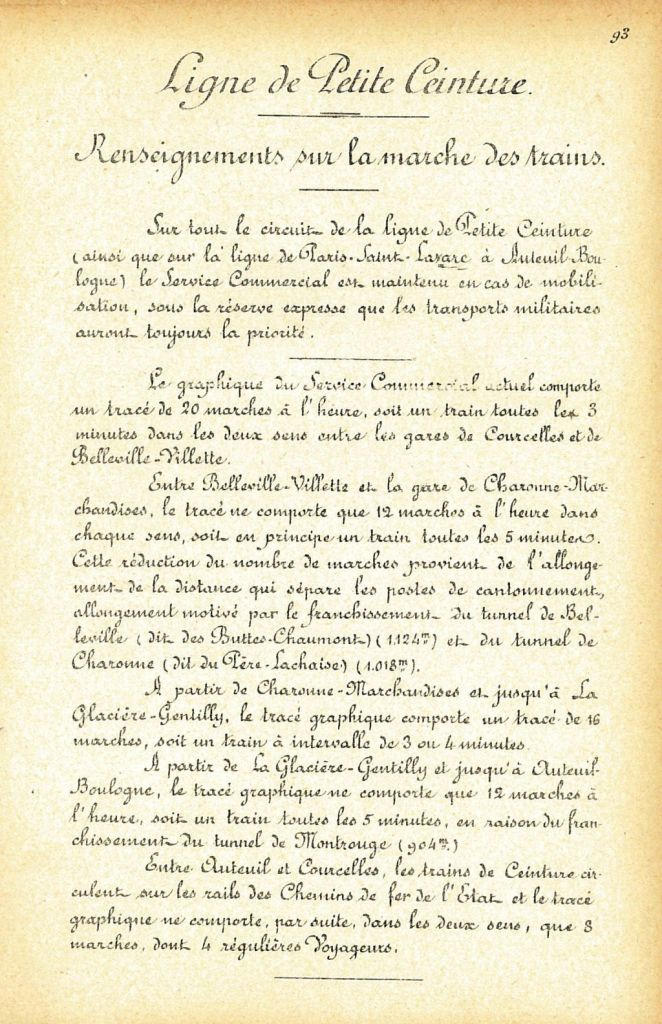

Ligne de Petite Ceinture - renseignements sur la marche des trains de 1914
Ligne de Petite Ceinture - renseignements sur la marche des trains de 1914
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.

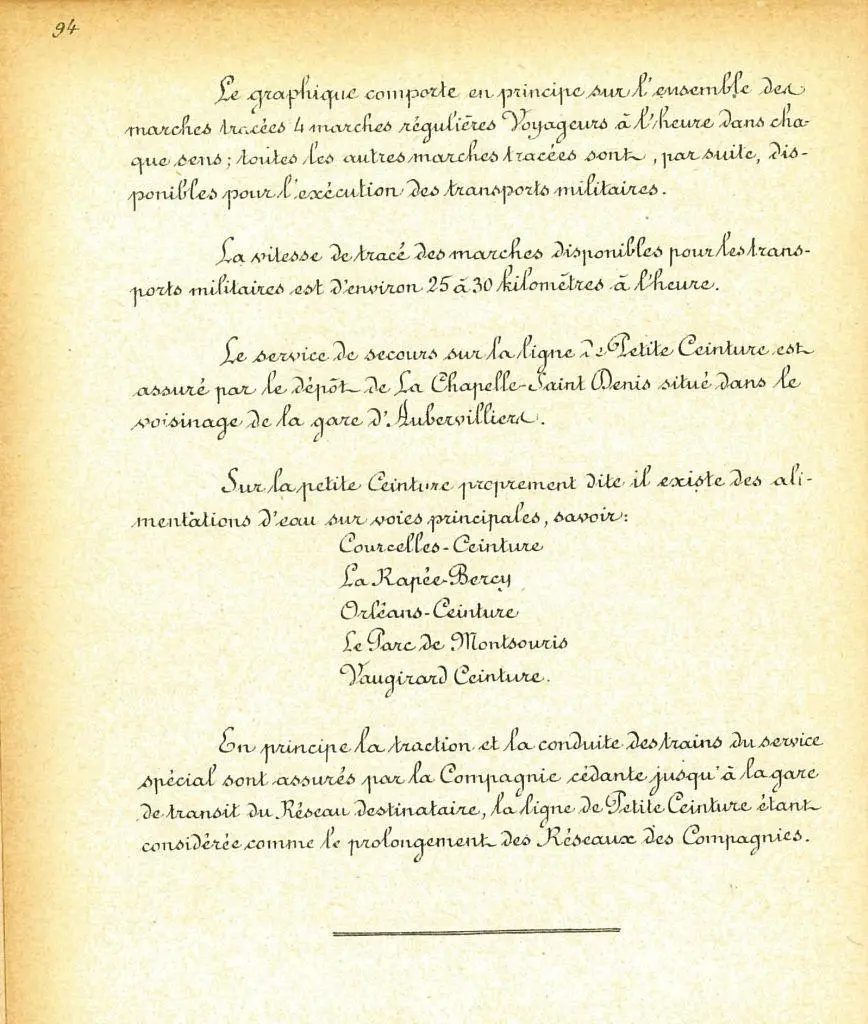

Ligne de Petite Ceinture - renseignements sur la marche des trains de 1914 - suite
Ligne de Petite Ceinture - renseignements sur la marche des trains de 1914 - suite
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.

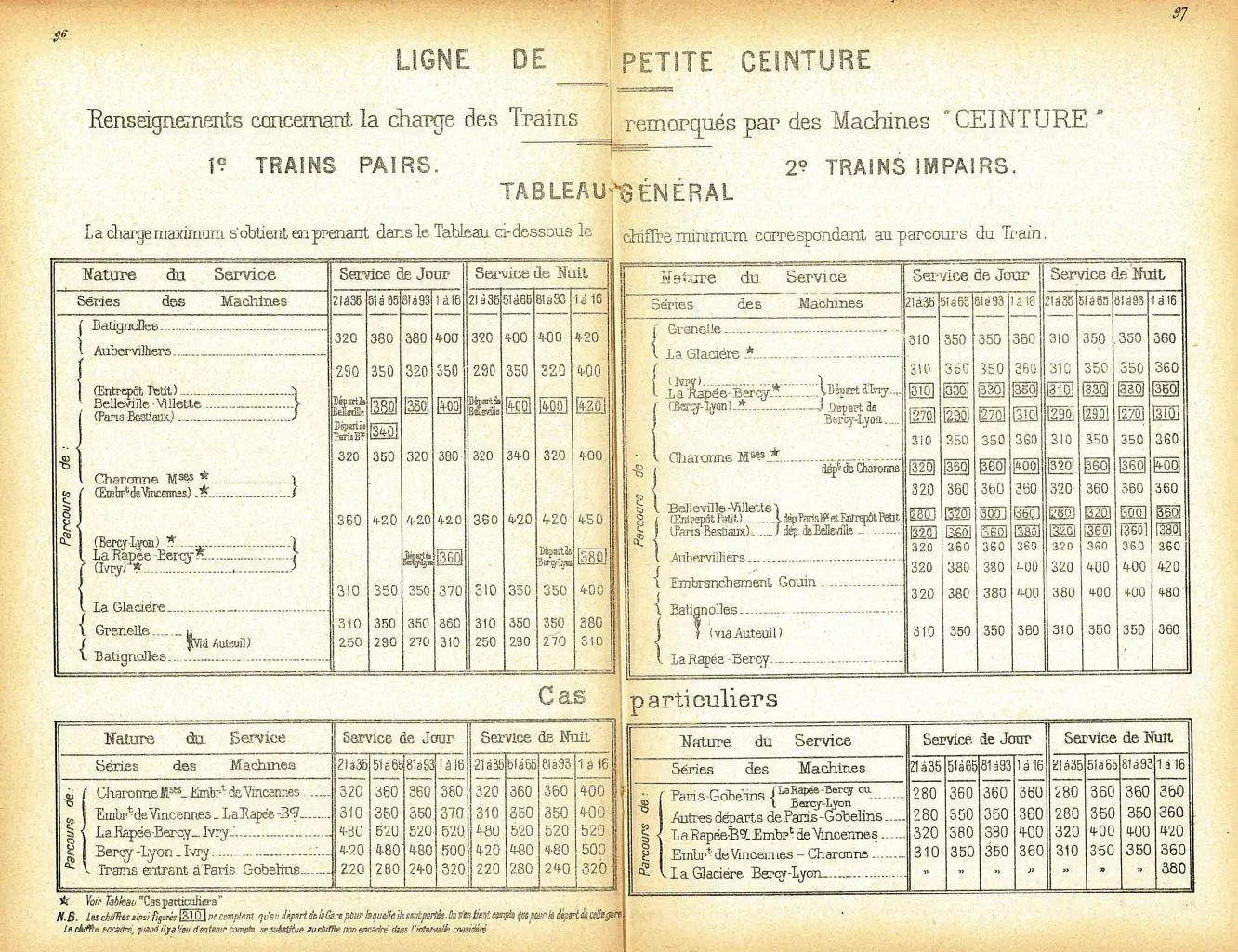

Ligne de Petite Ceinture - Renseignements concernant la charge des trains remorqués par des machines Ceinture
Ligne de Petite Ceinture - Renseignements concernant la charge des trains remorqués par des machines Ceinture
Chemins de fer de Ceinture de Paris, Lignes de Grande et de Petite Ceinture. Recueil de renseignements divers. Éditeur : Courtier et Cie, Paris. 1914-1915. Collection Pierre Tullin.
